آبدوز جیٹ ایریٹر

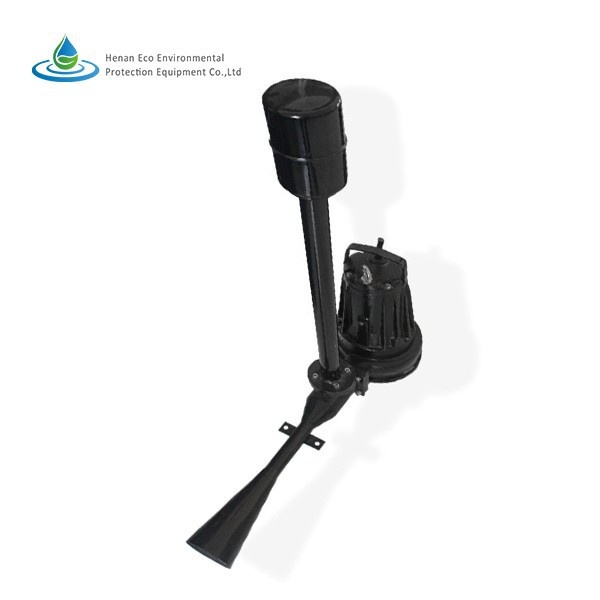

LK-QSB سبمرسیبل جیٹ ایریٹر ایک آبدوز سیلف اسپیریٹنگ جیٹ ایریٹرز ہے جو ایک آبدوز پمپ کو وینچری جیٹ پر مبنی ڈفیوزر کے ساتھ ملاتا ہے۔
تصریح
ایریشن ٹینک میں LK-QSB سبمرسیبل جیٹ ایریٹر
جائزہ
| LK-QSB سبمرسیبل جیٹ ایریٹر ایک آبدوز سیلف اسپیریٹنگ جیٹ ایریٹرز ہے جو ایک آبدوز پمپ کو وینچری جیٹ پر مبنی ڈفیوزر کے ساتھ ملاتا ہے۔ ڈوبے ہوئے پمپ سے پیدا ہونے والا مائع بہاؤ نوزل کے گرد منفی دباؤ کا باعث بنتا ہے، جس کے نتیجے میں پانی کی سطح کے اوپر سے ہوا کھینچتی ہے۔ اس جیٹ انجیکٹر میکانزم کے ساتھ، خواہش مند ہوا پانی کے ساتھ گھل مل جاتی ہے اور اسے ڈفیوزر کے ذریعے نکالا جاتا ہے، بیک وقت تالاب کے پانی کو متحرک اور ہوا دیتا ہے۔ ہوا کا مخلوط پانی ایک سمت میں طاقتور طریقے سے خارج ہوتا ہے، جو مؤثر طریقے سے پانی کو وسیع علاقے میں متحرک کرتا ہے۔ | ![]() |
پیرامیٹر
ماڈل | موٹر (KW) | موجودہ (A) | رفتار (rpm) | ڈیوٹی ایریا(ایم) | زیادہ سے زیادہ ڈیوٹی گہرائی) | ایئر پائپ DN | ہوا میں (m3M) |
QSB-0.75 | 0.75 | 2.9 | 2900 | 3*2 | 1.5 | ڈی این 32 | 10 |
QSB-1.5 | 1.5 | 3.7 | 2900 | 4*3.5 | 2.0 | ڈی این 32 | 22 |
QSB-2.2 | 2.2 | 5 | 2900 | 5*4 | 3.5 | ڈی این 50 | 35 |
QSB-3 | 3 | 6.4 | 2900 | 6*4.5 | 4.0 | ڈی این 50 | 50 |
QSB-4 | 4 | 8.2 | 2900 | 7*5 | 4.5 | ڈی این 60 | 75 |
QSB-5.5 | 5.5 | 12.4 | 1470 | 7.5*6.5 | 5 | ڈی این 76 | 85 |
QSB-7.5 | 7.5 | 16.5 | 1470 | 9*7 | 5.5 | ڈی این 76 | 100 |
QSB-11 | 11 | 23 | 1470 | 10*8 | 6 | ڈی این 89 | 160 |
QSB-15 | 15 | 29.7 | 1470 | 11*9 | 6 | ڈی این 89 | 200 |
QSB-18.5 | 18.5 | 36.7 | 1470 | 12*10 | 6 | ڈی این 100 | 260 |
QSB-22 | 22 | 43.2 | 1470 | 13*11 | 6 | ڈی این 100 | 320 |
یہ کیسے کام کرتا ہے؟
| LK-QSB سبمرسیبل جیٹ ایریٹر وینٹوری ٹیوب کے اصول کا استعمال کرتا ہے، امپیلر کی گردش پمپ کے اندر جانے والے سرے سے پمپ باڈی میں پانی کھینچنے کے لیے سینٹرفیوگل قوت پیدا کرتی ہے اور مائع کو بہت تیز رفتاری سے آؤٹ لیٹ نوزل تک پہنچاتا ہے۔ اندرونی چیمبر۔ آؤٹ لیٹ نوزل بڑے سے چھوٹے تک ہے۔ مائع جمع کرنے والے کو تیز کیا جاتا ہے تاکہ مائع کو بہت زیادہ بہاؤ کی شرح پر مکسنگ چیمبر میں داخل کیا جائے۔ جب تیز رفتار بہنے والا مائع مکسنگ چیمبر سے گزرتا ہے، تو مکسنگ چیمبر میں ایک خلا بن جاتا ہے، اور ہوا کی ایک بڑی مقدار انٹیک پائپ میں چوس لی جائے گی۔ | ![]() |
ہوا بازی کی کارکردگی
